Việc nắm vững sơ đồ đấu quạt trần là yếu tố then chốt để đảm bảo thiết bị vận hành êm ái và kéo dài tuổi thọ motor. Bài viết này Benny Electronics sẽ hướng dẫn bạn cách xác định chính xác các đầu cuộn dây, kỹ thuật đấu nối tụ điện tiêu chuẩn và lắp đặt hộp số an toàn. Tuân thủ đúng các nguyên tắc an toàn điện giúp bạn xử lý mọi sự cố mạch điện chuyên nghiệp và hiệu quả nhất.
Cấu tạo bộ dây Stator và nguyên lý hoạt động motor
Motor quạt trần sử dụng động cơ không đồng bộ một pha với cấu tạo gồm hai cuộn dây riêng biệt quấn trên các rãnh của stator. Việc đọc hiểu sơ đồ đấu quạt trần bắt đầu từ việc phân biệt cuộn chạy (main winding) nằm ở lớp ngoài và cuộn khởi động hay còn gọi là cuộn đề (starting winding) nằm ở lớp trong.
Cấu tạo chi tiết các cuộn dây bên trong stator và các đầu dây ra
Thông thường, cuộn chạy có số vòng dây nhiều hơn để chịu tải liên tục, trong khi cuộn đề có điện trở lớn hơn do sử dụng tiết diện dây nhỏ ($R = rho cdot frac{l}{s}$). Trong sơ đồ, chúng ta xác định ba đầu dây ra cốt lõi: dây chung (L2), dây chạy (L1) và dây đề (L3). Hiểu rõ cấu trúc này giúp kỹ thuật viên tránh được các lỗi đấu nhầm gây cháy cuộn dây hoặc làm quạt quay ngược hướng thiết kế.
Cách xác định đầu dây bằng đồng hồ vạn năng
Khi đối mặt với các dòng quạt cũ hoặc quạt mất dấu ký hiệu, việc xác định màu dây dựa trên kinh nghiệm thường không chính xác do mỗi hãng có quy ước khác nhau. Bạn cần sử dụng đồng hồ vạn năng (VOM) đo điện trở giữa từng cặp dây để tìm ra sơ đồ đấu quạt trần thực tế của thiết bị đó.

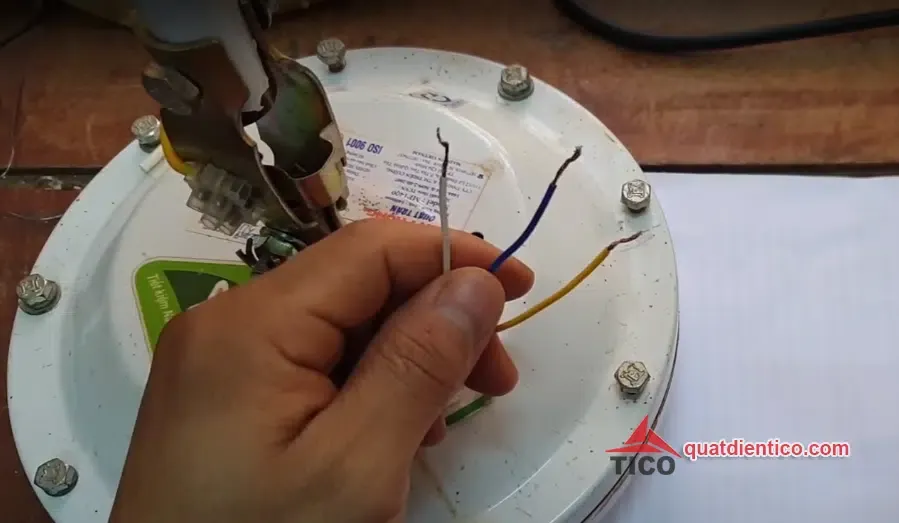

Thực hiện đo điện trở giữa các cặp dây màu trắng, xanh và vàng
Nguyên lý đo dựa trên tổng điện trở: cặp dây có điện trở lớn nhất chính là hai đầu của cuộn chạy và cuộn đề nối tiếp ($R{13} > R{23} > R_{12}$). Cụ thể, sau khi tìm được cặp dây có điện trở cực đại, dây còn lại chính là dây chung (L2). Tiếp theo, đo từ dây chung đến hai dây kia, đầu dây nào cho điện trở lớn hơn là dây đề (L3), và đầu dây có điện trở nhỏ hơn chính là dây chạy (L1) nối trực tiếp vào nguồn điện.
Kỹ thuật đấu nối tụ điện và nguồn điện 220V
Tụ điện dùng cho quạt trần hiện nay thường có trị số từ 2 $mu F$ đến 2.5 $mu F$ tùy theo công suất thực tế của motor. Khi thực hiện theo sơ đồ đấu quạt trần, hai đầu của tụ điện sẽ được nối vào dây chạy (L1) và dây đề (L3). Đây là bước quan trọng để tạo ra lệch pha điện trường giúp rotor bắt đầu chuyển động.
⚠️ Lưu ý: Tuyệt đối không nối nguồn điện trực tiếp vào dây đề (L3). Việc đấu nhầm nguồn vào dây đề sẽ khiến cuộn dây sinh nhiệt cực lớn và cháy hỏng chỉ sau vài phút vận hành.

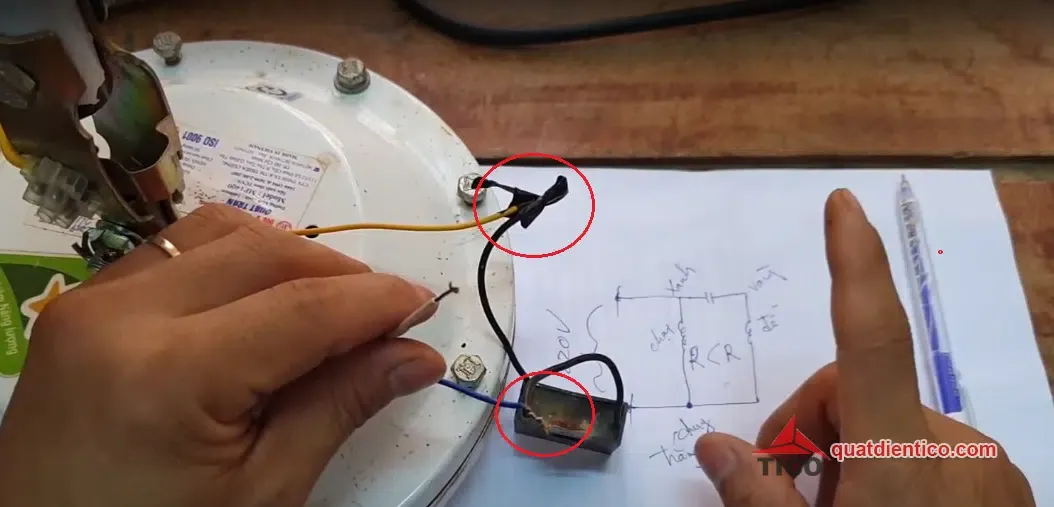

Sơ đồ kết nối tụ điện với dây chạy và dây đề của quạt
Sau khi đấu tụ, bạn nối dây chung (L2) vào một pha của nguồn 220V (thường là pha nguội) và dây chạy (L1) vào pha còn lại (pha nóng). Nếu quạt quay đúng chiều (ngược chiều kim đồng hồ khi nhìn từ dưới lên), lực gió sẽ được đẩy xuống sàn nhà. Trường hợp quạt quay ngược, lượng gió sẽ bị hút lên trên, khi đó bạn cần kiểm tra lại các đầu nối cuộn dây đã thực hiện.
Sơ đồ lắp đặt hộp số điều khiển quạt an toàn
Hộp số quạt trần thực chất là một bộ biến áp tự ngẫu hoặc bộ tụ điện chia cấp nhằm thay đổi điện áp đặt vào motor để điều chỉnh tốc độ. Trong sơ đồ đấu quạt trần tiêu chuẩn năm 2026, hộp số luôn được lắp nối tiếp trên đường dây pha (dây nóng) trước khi đi vào quạt để đảm bảo an toàn khi ngắt thiết bị.

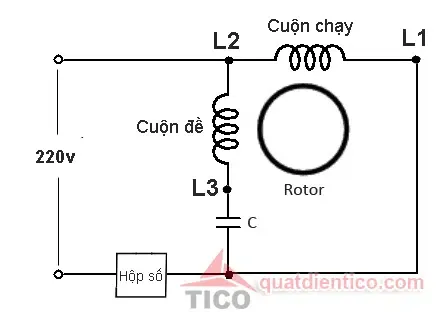

Sơ đồ mạch điện mô tả cách lắp hộp số nối tiếp với nguồn điện
Việc lắp hộp số đúng cách không chỉ giúp quạt vận hành ổn định mà còn bảo vệ hệ thống điện trong nhà khỏi các sự cố chập cháy. Bạn có thể lắp hộp số nối vào dây chung (L2) hoặc dây chạy (L1) tùy thuộc vào thiết kế hệ thống dây âm tường, miễn sao đảm bảo nguyên tắc cắt dây pha để triệt tiêu điện áp khi tắt quạt, bảo vệ người dùng khỏi nguy cơ rò rỉ điện.
Nắm vững kiến thức về sơ đồ đấu quạt trần sẽ giúp bạn tự tin hơn trong việc bảo trì và lắp đặt thiết bị điện gia dụng. Việc thực hiện đúng kỹ thuật không chỉ đảm bảo quạt mát tối ưu mà còn mang lại sự an tâm tuyệt đối cho gia đình bạn.
